EMV-Verhalten nicht-linear belasteter Empfangsstrukturen in Resonatoren
|
← Seite 1
|
||||
|
Im Rahmen dieser Simulationen, konnten zahlreiche Effekte beobachtet werden. Vergleiche mit Simulationen ohne nichtlineare Last, zeigen dass das Vorhandensein von Elementen mit nichtlinearer Strom- Spannungs-Kennlinie das Verhalten einer Störsenke maßgeblich beeinflusst. Weiterhin soll gezeigt werden, dass die beobachteten Effekte aus den Simulationen sich auch messtechnisch reproduzieren lassen. Zu diesem Zweck werden Hardwaremodelle der Störsenken gefertigt. |
||||
|
||||

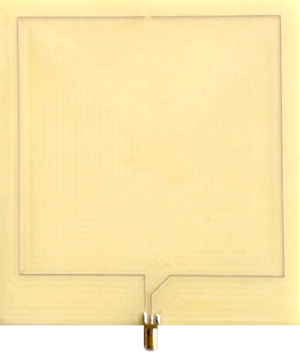

| Nichtlinear belastete Loopantenne | ||||
|
Diese Modelle werden schließlich in einer Gigahertz Transversal Electromagnetic Cell (GTEM-Zelle) mit gepulsten Störungen beaufschlagt. Mit solchen Versuchen ist es möglich, die Effekte der Simulationen zu reproduzieren. |
||||
|
|
||||

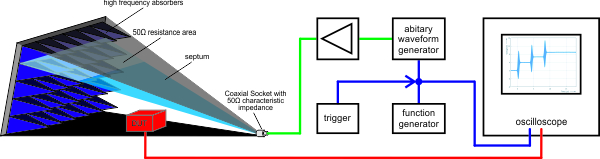

| Messaufbau zur Beaufschlagung der Empfangsstrukturen mit gepulsten Anregungen. Die Anregung wird mit einem Arbitrary Waveform Generator generiert, verstärkt und an die GTEM-Zelle weitergeleitet. |
||||
|
Im weiteren Verlauf des Projektes sollen diese Effekte weiter untersucht werden. Es ist das Ziel, diese vorhersagbar zu machen, um ihren Einfluss abzuschätzen. Bisher wurden Störsenken mit nichtlinearer Strom-Spannungskennlinie lediglich durch einfache nichtlinear belastete Loopantennen dargestellt. Dieses Modell soll mit den gewonnenen Erkenntnissen auch auf komplexere Anordnungen verallgemeinert werden. |
||||
